به گزارش پرشین خودرو، برای شمارهگذاری اعداد بلبرینگ از چند سیستم همچون ISO و JIS استفاده میشود. اغلب تولیدکنندگان شمارهگذاری سیستمهای خود را از ترکیب برخی از کدها و اعداد بلبرینگ ایجاد کردهاند. در حال حاضر این اعداد از تنها بخش تعیین شده توسط استانداردهای سازمان بین المللی همچون ISO و ANSI تنظیم میگردند که به همین دلیل این امر سبب شده تا تولیدکنندگان برای ارائه طرحهای خود فضای بیشتری داشته باشند.
در ادامه این مقاله قرار است برای شما درباره شماره گذاری بلبرینگ ها به چه صورت است صحبت کنیم؛ پس تا انتهای این مقاله با ما همراه باشید.
نحوه نام گذاری و شماره گذاری در بلبرینگ

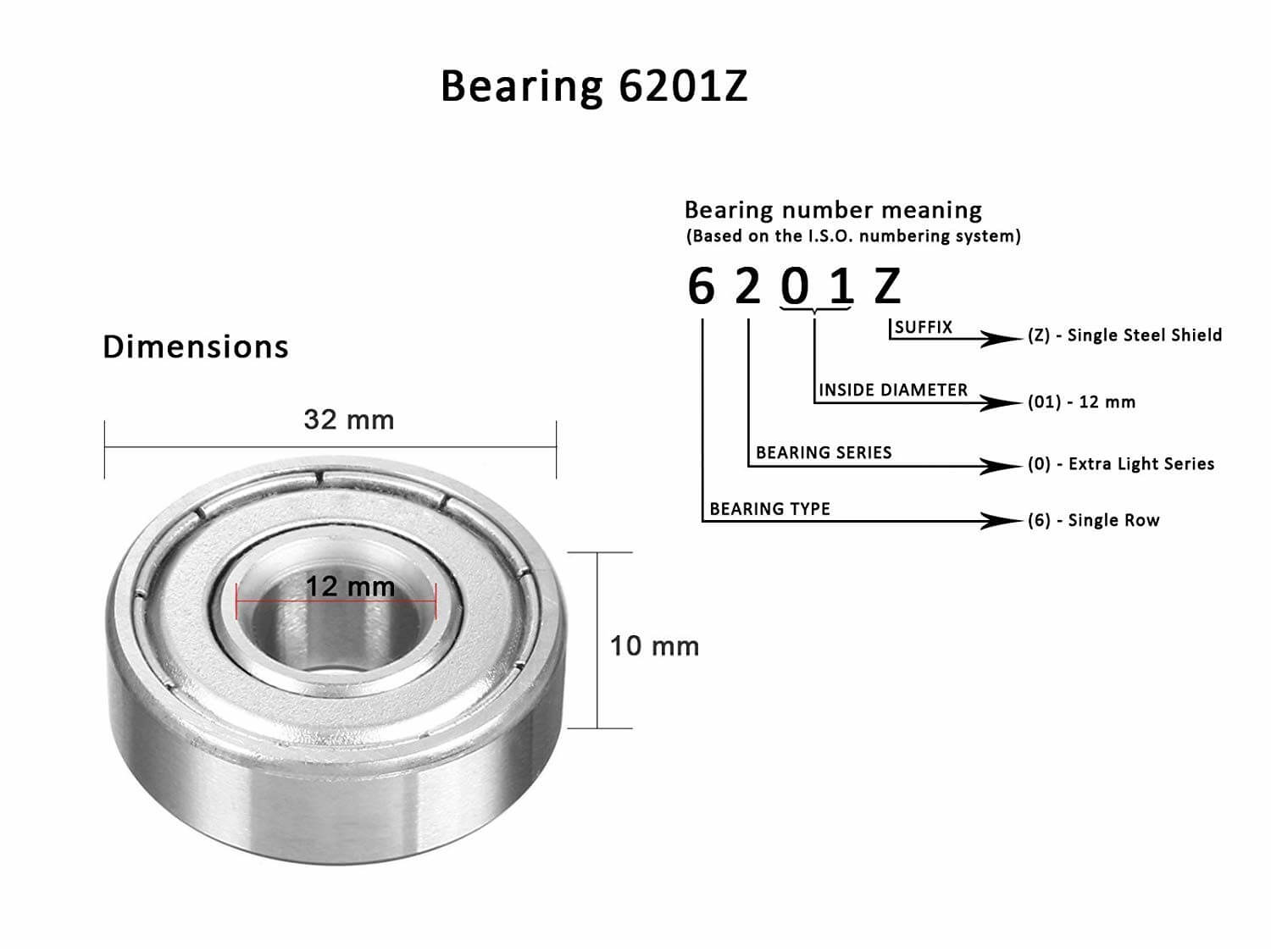

در نامگذاری و شماره گذاری بلبرینگ اولین رقم استفاده شده در بیرینگ، نشاندهنده نوع بلبرینگ است. برای مثال در نمونه یاتاقان 6201 اولین رقم این شماره که 6 بوده، نشان دهنده یک بلبرینگ تک ردیفه با شیار عمیق است. در بلبرینگ های اینچی رقم اول اعداد، حرف R بوده و بعد از حرف R، اندازه بیرینگ به صورت اینچ استفاده میشود. رقم دوم استفاده شده در یک عدد بیرینگ سختی و استحکام بلبرینگ را نشان میدهد.
قدرت بیرینگ حداکثر بار تنشی را که یک واحد میتواند تحمل کند و ساختار آن خراب نشود را نشان میدهد. رقم سوم و چهارم در این اعداد برای نام گذاری و شماره گذاری مورد استفاده قرار میگیرند که این اعداد نشان دهنده سوراخ بیرینگ هستند.
اندازهگیری قطر داخلی بلبرینگها بر حسب میلیمتر انجام میگیرد. اندازهگیریها از شمارههای 00 تا 03 و سوراخ معادل از 04 به بعد و پنج برابر رقمهای سوم و چهارم در این اعداد استفاده میشود. حروفی که بعد از شماره بلبرینگ وجود دارند نشان دهنده نوع محافظ، آب بندی یا ویژگیهای دیگر در بلبرینگ هستند.
تجزیه نحوه شماره گذاری اعداد بیرینگ
-
انواع بلبرینگ
-
توضیح و شرح سری
-
اندازه سوراخ بیرینگ
-
پیکربندی حفاظ فلزی / آب بند
-
لقی داخلی
-
صدا و لرزش
عوامل خارجی موثر بر سر و صدای بلبرینگ
-
* نوع روان کننده
-
* بار بیش از حد
-
* انطباق نامناسب
-
* روشهای پیش بارگذاری
-
* ذرات گرد و غبار و عوامل دیگر
چگونه بلبرینگ مورد نیاز خود را پیدا کنیم؟
برای پیدا کردن بلبرینگ یا رولبرینگ دستگاه خود، نیاز به یادگیری دانش مکانیک دارید. شما باید بدانید که بلبرینگ دستگاه شما چه میزان نیرو را تحمل میکند و این نیروها شامل نیروی محوری، نیروی شعاعی و ترکیب این دو نیرو می شوند.
در نهایت، اگر شما هم به دنبال آشنایی برای شماره گذاری بلبرینگ و نحوه خواندن شماره بلبرینگ هستید، حتما باید از خدمات شرکتهایی همچون روان چرخش آریا مورد استفاده قرار دهید تا با مشاوره همه تجهیزات بلبرینگ مورد نیاز خود را به صورت کامل تهیه نمایید.

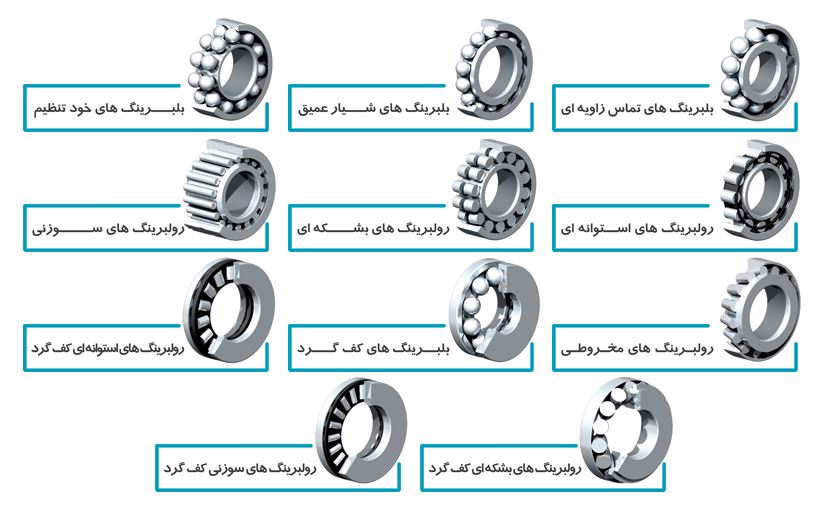

انواع بلبرینگ و رولبرینگها
-
* بلبرینگ های شیار عمیق Deep Groove Ball Bearings
-
* بلبرینگ های تماس زاویه ای Angular Contact Ball Bearing
-
* بلبرینگ های خود تنظیم Self-Aligning Ball Bearing
-
* بلبرینگ های کف گردThrust Ball Bearing
-
* رولبرینگ استوانه ایCylindrical Roller Bearing
-
* رولبرینگ بشکه ایSpherical Roller Bearing
-
* رولبرینگ مخروطیTaper Roller Bearing
-
* رولبرینگ کف گردSpherical Roller Thrust Bearing
جهت خرید بلبرینگ شیار عمیق با بهترین قیمت از روان چرخش آریا کلیک کنید
شماره فنی بلبرینگ ها
بیرینگها کدهای مخصوصی دارند که به آنها کد فنی گفته میشود. کد فنی نشان دهنده نوع ساختار بیرینگ ها از نظر ابعاد، اندازه، یاتاقان و تلرانسهای داخلی است. معمولا استانداردهای تمامی شرکتهای معروف و معتبر از نظر تولید بلیرینگها با یکدیگر مشترک بوده و این استانداردهای یکسان، مطابق با استاندارد Din623 آلمان هستند.
انواع پسوند در شماره فنی بلبرینگ ها
پسوندها طراحی یک بلبرینگ را نشان میدهند. در حالت کلی پسوندها نشان دهنده دقت ابعاد، آب بندی، دقت دورانی، دقت فرم قطعات، لقی بیرینگ، قفسه و... هستند. پسوندها در طبقه بندی های مختلف قرار گرفتهاند که هر کدام نشان دهنده ویژگیهای خاص خود بودهاند.
پسوندهای طراحی در شماره فنی بلبرینگ
-
E بیرینگ با ظرفیت تحمل بار بالاتر از حد استاندارد
-
UA بار اولیه محوری بالا
-
UO نشان دهنده بدون لق بودن
-
UL بار اولیه سبک
پسوندهای ابعاد در شماره فنی بلبرینگ
-
K بیرینگ با سوراخ داخلی به شکل مخروطی
-
N بیرینگ به شکل شیار حلقوی در رینگ خارجی
-
NR بیرینگ به شکل شیار حلقوی و حلقه ضامن
-
U بلبرینگ کف گرد با واشر نشیمنگاه و سطح کروی
پسوندهای آب بند در شماره گذاری فنی بلبرینگ
-
ZZ دارای آب بند فلزی
-
RS دارای آب بند پلاستیکی
پسوندهای جنس مواد قفسه در شماره فنی بلبرینگ
-
J قفسه فولادی پرس کاری شده
-
Y قفسه برنجی پرس کاری شده
-
M قفسه برنجی ماشین کاری شده
-
F قفسه فولادی ماشین کاری شده
پسوندهای دقت ابعادی در شماره فنی بلبرینگ
-
PN تلرانس عادی
-
P6 تلرانس بسته ترP0
-
P5 تلرانس بسته ترP6
-
P4 ترلانس بسته ترP5
-
P2 تلرانس بسته تر P4
سخن پایانی
بلبرینگها در حالت معمول از سه بخش پیشوند، شماره اصلی و پسوند تشکیل شدهاند. همه اعداد بلبرینگ یک شماره اصلی فنی داشته که شامل اعداد و ترکیبی از اعداد و حروف میشود. سیستمی که برای شماره گذاری بلبرینگ ها مورد استفاده قرار میگیرد؛ تقریبا در همه بلبرینگها یکسان است.
فروشگاه آنلاین روان چرخش آریا به آدرس rcabearing.com با ارائه بلبرینگ های اصل میتواند بهترین کیفیت را با کمترین قیمت خدمت شما عزیزان ارائه دهد. برای کسب اطلاعات بیشتر درباره شماره گذاری بلبرینگ با روان چرخش آریا تماس حاصل نمایید.
